機器分析技術

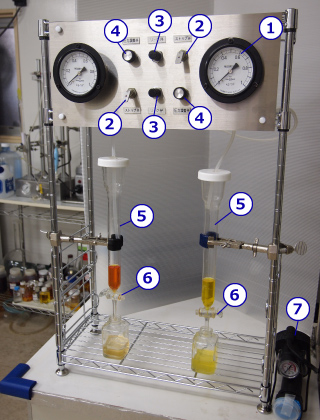

フラッシュクロマト装置(Flush chromatograph)

  • ①圧力メーター(Pressure gage)
  • ②ストップバルブ(Stop valve)
  • ③圧力リミッター(Pressure limiter)
  • ④圧力安全弁(Pressure safety valve)
  • ⑤分離カラム (Glass column)
  • ⑥ガラスコック(Coke)
  • ⑦エアーポンプ(Air pompu )
フラッシュクロマト装置

実施例(Experiment)

[クロマト装置と試薬(Equipmennt and reagement)]

クロマト装置
Equipment
教材用フラッシュクロマト装置
Flush chromatograph for chemical education
試料 (1)赤色106号(Red color 106)
(2)緑色1号(Green color 1)
(3)黄色5号(Yellow color 5)
(4)青色2号(Blue color 2)
カラム
Column
ガラス製コック付き(径1.2cm 長さ 20cm)
Glass with cock((φ12cm Length 20cm)
充填剤
Resin
ナカライテスク製のODS-Open 80μm
ODS-Open 80μm
溶離液
Solvent
A 0.05Mリン酸水素アンモニウム、55%メタノール水溶液カラム洗浄液
A 0.05M NH4HPO4、55%MeOH10%

B 0.05Mリン酸水素アンモニウム、15%メタノール水溶液、15%エタノール水溶液10% アセトニトリル水溶液
B 0.05M NH4HPO4 15%MeOH、15%MeOH, 15%EtOH CH3CN
カラム洗浄液
Wushing solvent
100%メタノール
100% MeOH

[実験操作クロマト] 食物色素の分取

[Methods of Preparative process by flush chromatograph]

1.ガラス製(径2.2cm 長さ25cm)に充填剤、カライテスク製ODS-Openを0.05Mリン酸水素アンモニウム、55%メタノール水溶液にてスラリー状にして、カラム上部より流し込む、約12cmくらいになれば下部のコックを閉めて静置する。
It poured a solution (55%MeOH including ODS resin )to the column About 12cm high.

2.上部の液を充填剤すれすれまで流して、それから試料を1.0mlしみこます。
55%MeOH is eluted and 55%MeOH including ODS resin is poured.

3.下部のコックを開けて、しみこませた後、溶離液を加えて各色素溶出させる。
溶出液の色調リングを順次、ボトルに分取する。
Open the bottom of the cock, after removal of the solution, soaked with the sample, then allowed each dye eluted by the addition of eluent.
A ring of eluate sequentially installed in bottle minute.

* 5分間で組み立て、実験時間は30分間
Only 5 minutes,this device can be assembled. It performed in 30 minutes separation of the dye using this system


混合色素4種(Four pigment)

  • HPLCリサイクル

    カラムへの試料の添加

    Soaked with the sample into glass column
  • 携帯用フラッシュクロマトグラフィー(特製)

    色素の分離パターン その1

    Separation partern (1)
  • 島津製大量クロマトグラフ

    10分後の分離パターン その2

    After 10min, separation patern (2)

[混合色素と分取した色素4種(Sample and Preparatived pigment)]

  • 混合色素
  • 分取した色素
